测量范围 |
-100KPa~0-20KPa...1MPa...100MPa（表压、负压、复合压） |
|
|
测量介质 |
与316不锈钢兼容的气体或液体 |
|
|
静态精度① |
±0.075%FS ±0.1%FS ±0.15%FS |
|
|
信号输出/供电 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC(典型24VDC) |
|
0.5-4.5V |
5VDC/12-36VDC(典型24VDC) |
|
|
数字信号输出RS485 |
5V/5-16VDC/24VDC |
|
|
工作温度 |
-40～85℃ |
|
|
补偿温度 |
-20～70℃（可根据用户要求分段补偿） |
|
|
贮存温度 |
-40～100℃ |
|
|
长期稳定性 |
典型：±0.1%FS/年 最大：±0.15%FS/年 |
|
|
零点温度漂移 |
典型：±0.01%FS/℃ 最大：±0.02%FS/℃ |
|
|
灵敏度温度漂移 |
典型：±0.01%FS/℃ 最大：±0.02%FS/℃ |
|
|
过载能力 |
2倍满量程压力或最大110MPa（取最小值） |
|
|
有效测量寿命 |
﹥106压力循环（P:10-90%FS） |
|
|
抗振动性 |
20g ，（IEC 60068-2-6） |
|
|
抗冲击性 |
20g ， 11mS |
|
|
响应时间 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集显示设备，理论无限小） |
|
|
负载电阻 |
≤（U-12）/0.02 Ω（电流输出） ; >100KΩ（电压输出） |
|
|
绝缘电阻 |
200M?，100VDC |
|
|
压力接口 |
M20*1.5， G1/4 （典型） G1/2，NPT1/4（可选） |
|
|
电气连接 |
接插件或直出电缆2m |
|
|
接口及壳体材料 |
304/316L不锈钢 |
|
|
外壳防护 |
IP65（插头型） IP67（电缆型） |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
|
密封圈 |
氟橡胶 |
|
|
传感器膜片 |
不锈钢316L |
|
|
产品重量 |
约150克 |
|
注：①包含非线性、迟滞和重复性
|
型号 |
量程 |
精度 |
输出 |
安装螺纹 |
电气连接 |
特定参数 |
|

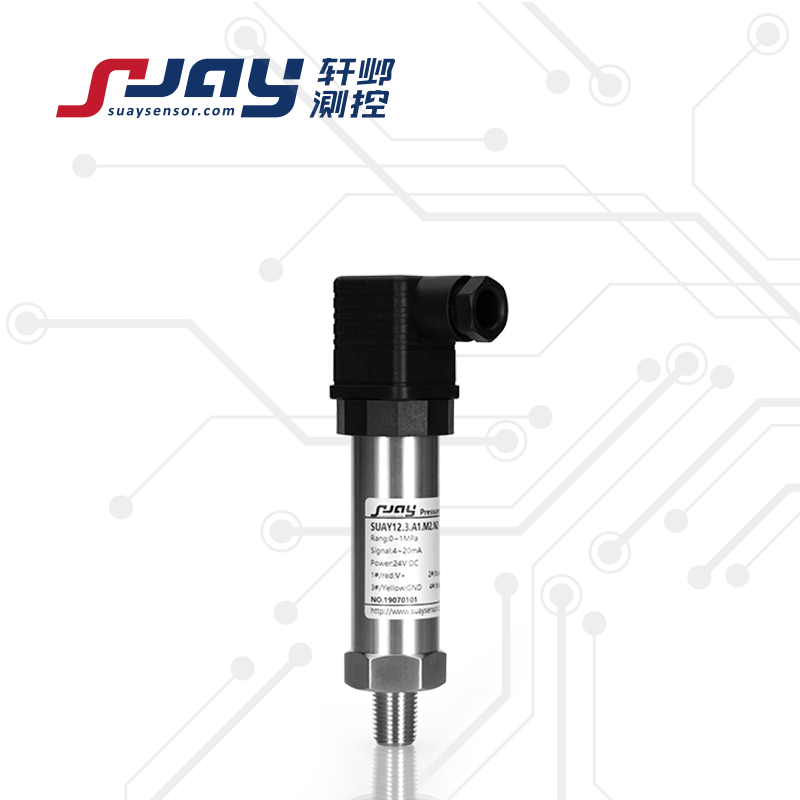

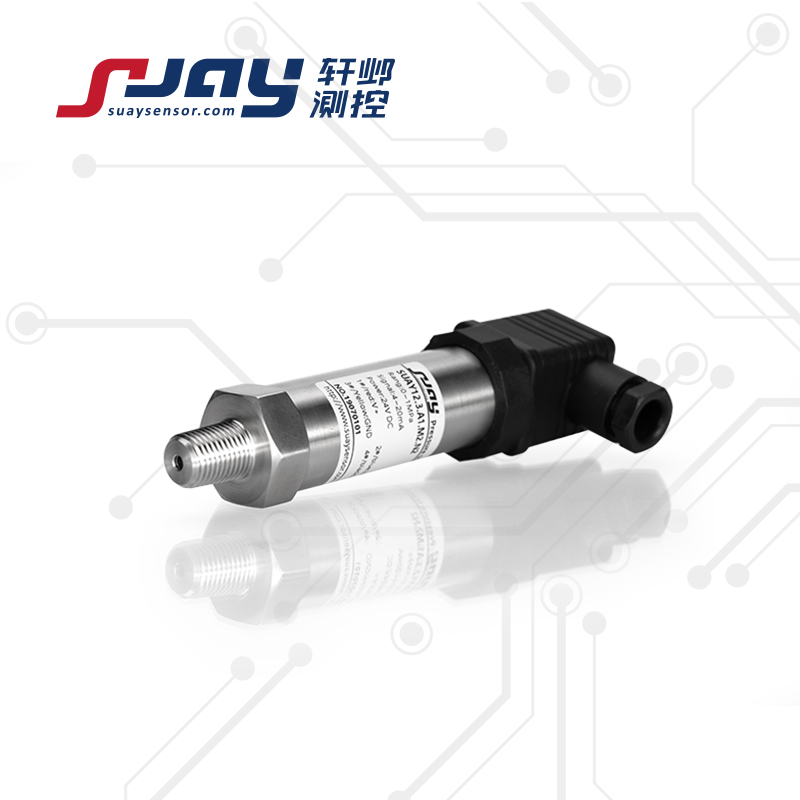

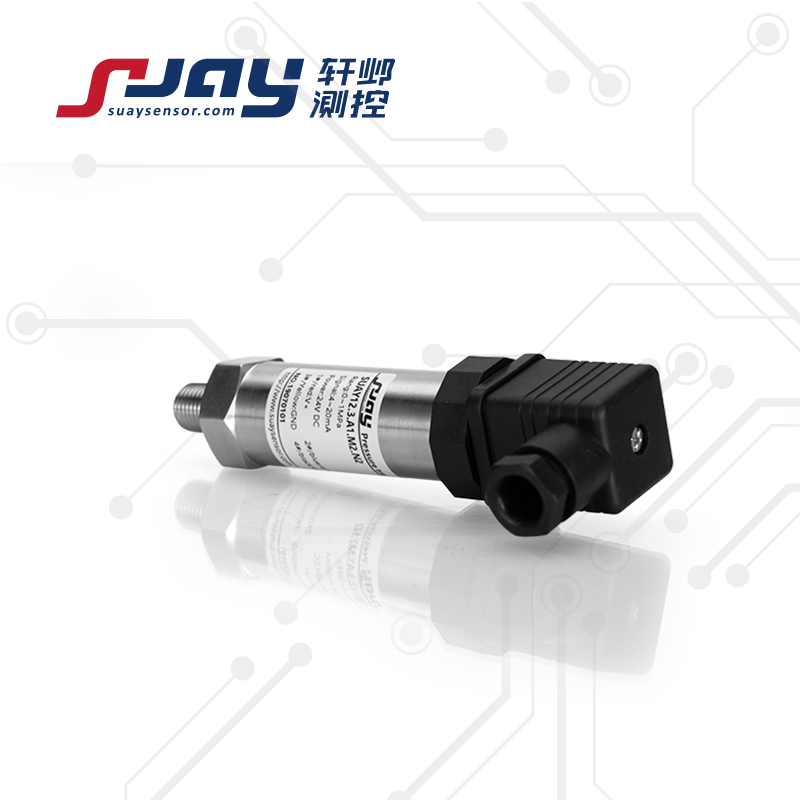

SUAY12 |
-100KPa~0 ...20KPa ...100MPa 量程可选 |
5:±0.075%FS 4:±0.1%FS 3:±0.15%FS
|
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V D:RS485 V0:定制
|
M1:M20*1.5 M2:G1/4 可选： M3:G1/2 M4:NPT1/4 M0:定制
|
N1:直出2米 N2:赫斯曼插头 N3:航空插头 |
E:本案防爆 P:平膜型 |
|
SUAY12.4.A1.M1.N1.E |
||||||
1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
