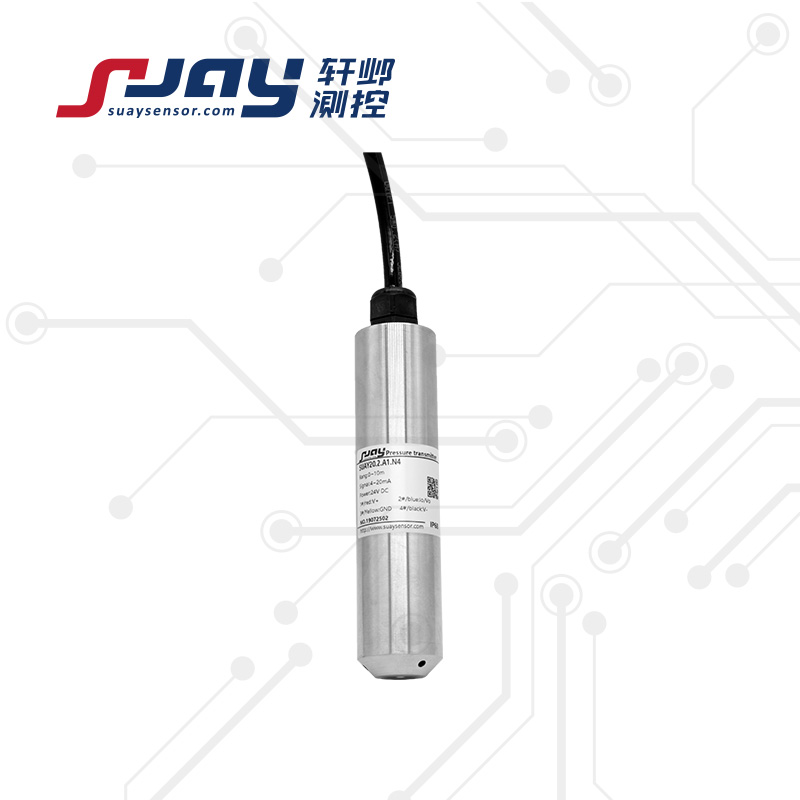

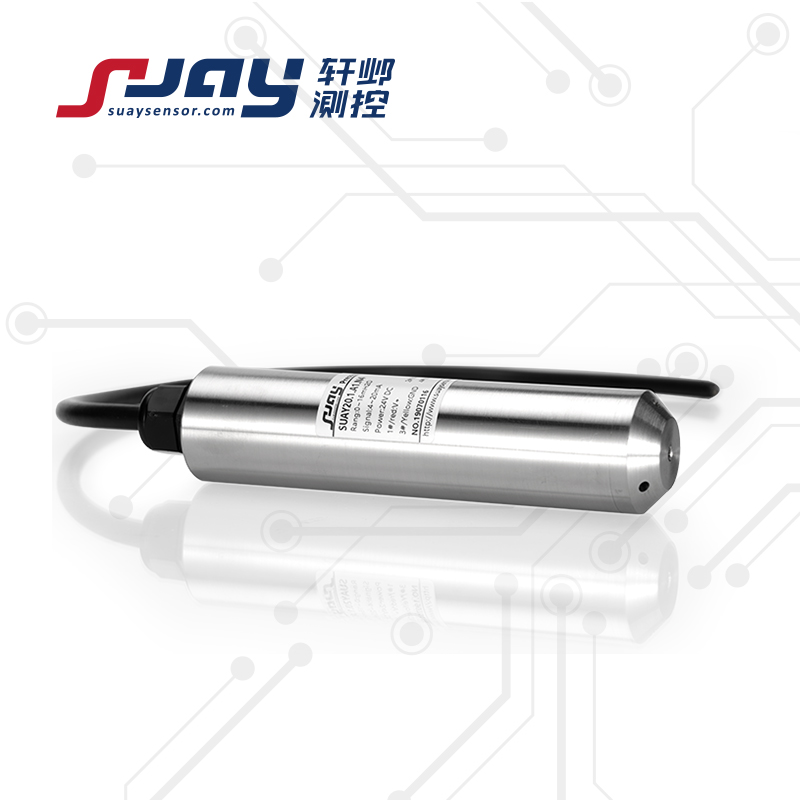

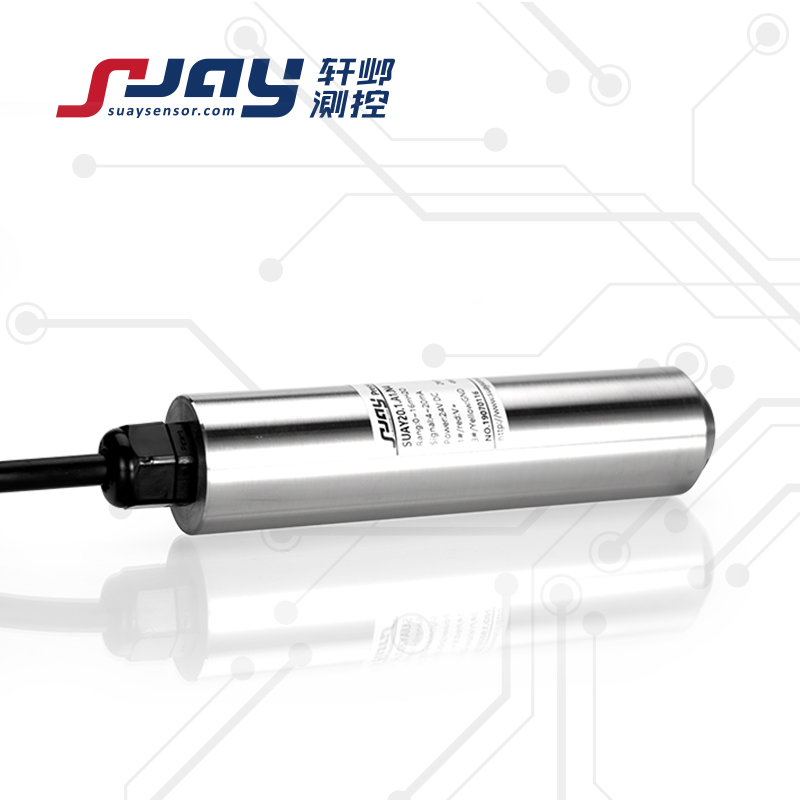

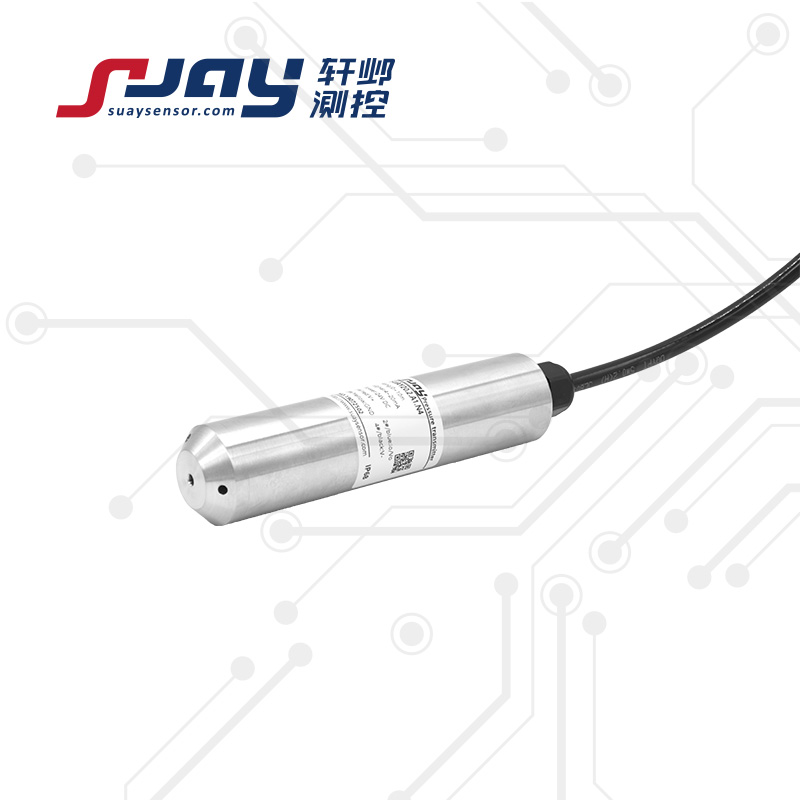

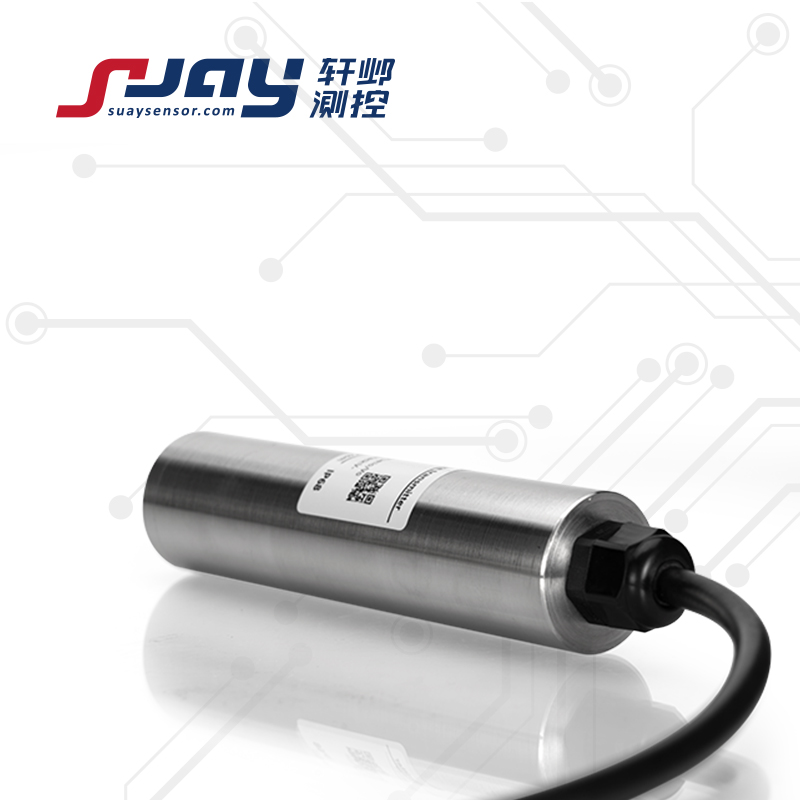

SUAY20液位传感器 液位变送器 数字液位传感器 水位传感器采用MEMS技术为核心的高灵敏度硅压阻感压芯片，是基于流体静力学原理，通过对液体压强的测量转换为液位高度。量程0-0.1m...1m...200m可以按用户要求设定量程，投入式测量，也可安装式测量。精度：0.5%，0.25%，0.1%可选。适用于水箱水位测量，水池水位监测，河道、水库、地下水位监测等领域。
液位传感器 液位变送器 数字液位传感器 水位传感器适用工况：
水箱水池液位测量 雨污井水位测量
水库水坝水位监测 地下水水位监测
河道湖泊水位监测 船舶压载设备
石化、电厂等水池水位测量 非密封性油罐油位测量
SUAY20液位传感器 液位变送器 数字液位传感器 水位传感器采用MEMS技术为核心的高灵敏度硅压阻感压芯片，是基于流体静力学原理，通过对液体压强的测量转换为液位高度。该液位传感器结构可靠，带通气导管的液位测量专用电缆及专业的水密封技术，既保证了产品的密封性，又使得参考压力腔与大气相通，从而使该系列产品的使用不受不同地域环境的限制，既保证了产品的长期稳定性，又极大提高了该款液位传感器的综合使用精度。全密封潜入式测量，一体化结构和标准化的输出信号，为现场使用和自动化控制提供了方便。再通过合理的选择、设计接液材料、电缆、护管等，可对不同介质的液位进行投入式或插入式测量，适用于城市供排水、污水处理、水池、水文检测、水库、河道、海洋等水下液位的长期测量。
可根据用户的具体要求特殊定制、设计，满足各种液位测量应用需求。
产品特点
l 全不锈钢结构，测量元件与信号处理电路全部封装在内，带来出色的稳定性
l 可靠的水密封技术，IP68级防护
l 高灵敏度感压元件，可快速准确地测量液位的变化
l 体积小，综合精度高
l 投入式测量，安装、使用方便
l 小量程可选安装式结构，现场维护方便
0-10cm水位传感器 模拟实验 显示控制视频液位显示控制视频
液位显示控制视频
产品性能指标

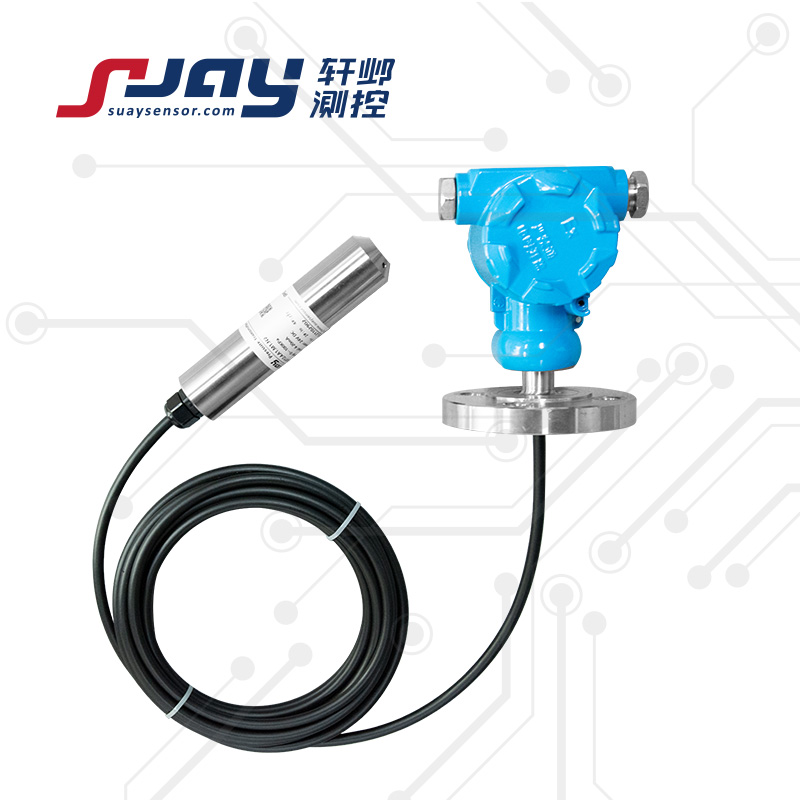

| 测量范围 | 投入式 0-1m…200mH?O（可选绝压） 分体式 0-20mH?O 插入式 0-2mH?O | |
| 信号输出/供电 | 4-20mA 0-5V 1-5V 0-10V | 12-30VDC(典型24VDC) |
| 0.5-4.5V | 5VDC/12-30VDC(典型24VDC) | |
| 数字信号输出RS485 | 5VDC/12-30VDC(典型24VDC) | |
| 测量介质 | 与316不锈钢兼容液体（特殊介质可选防腐蚀型） | |
| 静态精度① | ±0.1%FS ±0.25%FS ±0.5%FS | |
| 工作温度 | -20～80℃ | |
| 补偿温度 | -10～70℃ | |
| 贮存温度 | -40～100℃ | |
| 长期稳定性 | 典型：±0.1%FS/年 不超过：±0.2%FS/年 | |
| 零点温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 灵敏度温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 过载能力 | 1.5-2倍满量程压力 | |
| 有效测量寿命 | ﹥10^6压力循环（P:10-90%FS） | |
| 响应时间 | ≤1ms | |
| 分辨率 | 大于10-5（通常受限采集显示设备，理论无限小） | |
| 负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | |
| 绝缘电阻 | 200M?，100VDC | |
| 安装方式 | 安装式/分体式/插入式：M20*1.5，G1/2 或 DN2 法兰安装（其它接口可定制） | |
| 电气连接 | 液位用电缆（Φ7.2mm 聚氯乙烯电缆），长度根据用户要求定制 | |
| 接口及壳体材料 | 304/316L不锈钢 | |
| 外壳防护 | IP68 | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡胶 | |
| 传感器膜片 | 不锈钢316L | |
| 产品重量 | 约500克 | |
注：①包含非线性、迟滞和重复性
选型参数对照表
| 型号 | 量程 | 精度 | 输出 | 安装螺纹 | 电气连接 | 特定参数 |
| SUAY20 | 0-1mH?O …200mH?O 量程可选 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 | M1:M20*1.5 M2:G1/4 M3:G1/2 M5:DN20法兰 M0:定制 注：投入式此项不选 | N1:直出 2 米线 N2:HSM 插头 N4:IP68 液位专用电缆 N5: IP68 深井（高强度）专用电缆 注：电缆长度根据用户要求定制 | F:分体式 B:插入式 L:显示 E:本安防爆 |
| SUAY20. 2. A1. N4. E（0-10mH?O） | ||||||
选型提示：
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号"E” 本安防爆型，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
